Как сделать прибор для остановки электросчетчика своими руками

Для снижения расходов на электроэнергию применяются самодельные или фабричные устройства, стопорящие или замедляющие работу счетчиков электроэнергии. Перед тем как сделать прибор для остановки электросчетчика своими руками, необходимо определить его принцип действия, разработать схему и приобрести необходимые детали.

Существует два способа влияния на показания счетчика:

  • остановка импульсным прибором;
  • воздействие пультом дистанционного управления (ПДУ).

В данной статье разберем варианты конструкций импульсников для остановки электросчетчика, схемы монтажа компонентов, а также способы переоборудования электросчетчика под пульт дистанционного управления своими руками.

Учитывая сложности самостоятельного моделирования устройств, не исключена вероятность нарушения пломбы, выхода из строя счетчика или нанесения видимых механических повреждений. Поэтому для влияния на показания приборов учета рекомендуется приобрести готовое изделие.

В нашем магазине вы можете купить приборы для остановки счетчиков Меркурий, Нева, Энергомера и других популярных моделей со скидкой до 20%.

Выбор метода торможения электросчетчика

Электрические счетчики ранних моделей оборудовались диском и приводами счетного механизма из углеродистой стали, позволявшими останавливать их вращение внешним магнитным полем. Сбытовые компании боролись с хищениями электроэнергии проведением внеплановых обходов, а позднее стали использовать антимагнитные наклейки.

Мнение эксперта
Юлия Разумкова
Специалист компании по логистике.
Принятые Правительством РФ Постановления ввели новые требования к точности показаний, что привело к выводу из эксплуатации механизмов учета старого образца и внедрению оборудования с электронным контроллером.

Собственнику необходимо учитывать, что обмануть электросчетчик нового образца механическим воздействием или подключением трансформаторов к сети невозможно. Все прочие домашние способы остановки электросчетчика без магнита своими руками, ранее применяемые для оборудования старого типа, также не обеспечат отключение электронного счетного узла.

Для торможения или остановки устройств с электронным блоком используют:

  • Импульсный излучатель, влияющий на смонтированную в счетчике электронную схему.
  • Радиочастотный пульт управления, сигналы которого воспринимаются встроенным в прибор учета контроллером, останавливающим счетный узел или замедляющим его работу.



* Обязательно прикрепите фото счетчика

Схема остановки счетчика импульсным излучателем не требует модернизации прибора учета. К корпусу счетного узла подносится антенна глушилки и нажимается кнопка запуска частотного генератора. Однако сделать импульсник для остановки счетчика своими руками в кустарных условиях сложно, поскольку требуется оборудование для определения рабочих частот, которые зависят от модели и завода-изготовителя прибора учета.

Доработка под ПДУ требует разборки корпуса счетчика со снятием пломб, а затем интеграции небольшого контроллера в конструкцию. Это также небезопасно выполнять в домашних условиях, поскольку следы открытия корпуса и нарушения заводских пломб могут быть обнаружены при проверке.

На видео подробно разобраны 3 способа обмана электросчетчика:

Преимущества покупки готовых приборов

При изготовлении прибора для остановки электросчетчика своими руками по схеме, заимствованной у других конструкторов, снижается качество работы глушилки, надежность устройства, возможно повреждение счетчика или пломбы. Неправильно подобранная частота приводит к необратимой блокировке процессора с выходом из строя элементов электронной схемы.

В этих случаях собственник дома или квартиры будет вынужден обратиться в сбытовую компанию для замены прибора учета или его элементов, что в итоге обойдется дороже.

Приобретение готового излучателя или счетчика с пультом имеет ряд преимуществ:

  • не требуется самостоятельное снятие и разборка электросчетчика, исключается внешнее вмешательство;
  • устройство импульсной остановки, разработанное специалистами, обладает повышенной надежностью;
  • в готовом оборудовании используют пьезоэлектрические источники питания, не нуждающиеся в периодическом обслуживании;
  • предлагается подбор ПДУ для частичной остановки учетного механизма по требованиям заказчика (например, с учетом лишь 10 или 50 % потребляемой электроэнергии).

У нас вы можете купить счетчики с пультом всех популярных моделей — Меркурий, Энергомера, Нева, Матрица и др. Популярные вопросы наших клиентов разобраны на следующем видео:

Этапы выбора и заказа готовых устройств:

  1. Собственник уточняет модель установленного в помещении прибора учета и оформляет заказ на импульсный излучатель или доработанный под ПДУ счетчик.
  2. Во втором случае вызывается представитель сбытовой компании, который осуществляет демонтаж старого прибора учета и установку нового с оформлением необходимой документации.
  3. Режим работы электросчетчика регулируется импульсником или пультом, полностью блокирующим счетный механизм или замедляющим скорость работы на 30-90 %.

- счетчик недоступен (например на столбе) - редкая модель счетчика - сложная система (например, на производстве, АСКУЭ)



* Обязательно прикрепите фото счетчика

Как сделать импульсный прибор своими руками?

Если пользователь планирует изготовить устройство для остановки электросчетчика (например, Меркурий 201) своими руками, то ему нужно будет рассчитать частоту импульса, способного временно заблокировать работу микропроцессора конкретного прибора учета. Для проведения испытаний необходим списанный счетчик, так как из-за риска повреждения имеющийся в распределительном щите узел лучше не использовать для опытов.

По аналогичной методике потребуется рассчитать частоту остановки электросчетчиков Меркурий 230, 231 и оборудования других производителей. Для каждой модели она своя.

На следующем видео приведен пример работы глушилки:

Принцип действия импульсного излучателя

Прибор для остановки электросчетчика содержит частотный генератор с микропроцессорным блоком, который формирует и посылает импульс. Сигнал воздействует на микропроцессор счетчика, переводя чип в аварийный режим функционирования (светодиодный сигнал на табло учетного узла светится постоянно). При повторной подаче импульса восстанавливается нормальная работоспособность счетного узла.

Мнение эксперта
Виктор Федорович
Инженер-метролог
Собственник теоретически может изготовить импульсный излучатель для остановки счетчика своими руками (например, копируя готовый импульсник серийного образца). Но следует помнить, что даже приборы учета одной модели, выпущенные с интервалом 1-2 года, отличаются электроникой.

Пользователю придется вносить корректировки в конструкцию оборудования, пытаясь опытным путем определить частоту блокировки и создать индивидуальную схему для остановки электросчетчика своими руками при помощи импульса.

Наглядно посмотреть работу импульсника можно на видео:

Конструкция прибора

При сборке импульсной пушки своими руками в первую очередь необходимо выбрать методику подачи электропитания:

  • От встроенного аккумулятора или батарейки типа АА либо ААА, количество элементов в цепи зависит от схемы блокиратора. Такое оборудование отличается уменьшенными размерами и массой, для работы не требуется электрическая розетка.
  • От внешнего источника питания (например, адаптера от зарядного блока мобильного телефона). Такой генератор имеет кабель со штепсельной вилкой, для работы прибора необходима розетка 220 В, расположенная в квартире или в электрическом щитке. Недостатком конструкции станут габариты и невозможность быстрого подключения (например, в случае незапланированного визита контролёров).

Чтобы сделать импульсник для остановки счетчика своими руками, необходим монтаж следующих элементов и узлов:

  1. Пластиковый корпус, в который монтируют генератор и усилитель сигнала. В кожухе размещается гнездо для батареек или трансформатора с выпрямительным блоком. Если применяется внешнее питание, то потребуется купить или собрать электрический удлинитель с кабелем необходимой длины либо установить розетку в распределительном щитке.
  2. Кнопка, управляющая работой блокиратора. Она соединяется с контрольным светодиодом, подтверждающим отправку импульса.
  3. Петля, которая прикладывается к корпусу счетчика электроэнергии и подает высокочастотный сигнал.
  4. Геркон, обеспечивающий управление импульсами по сигналу от внешнего магнитного поля. Элемент выполняет функцию трансляции сигнала продолжительностью до 10 наносекунд, необходимую для блокировки микропроцессора.

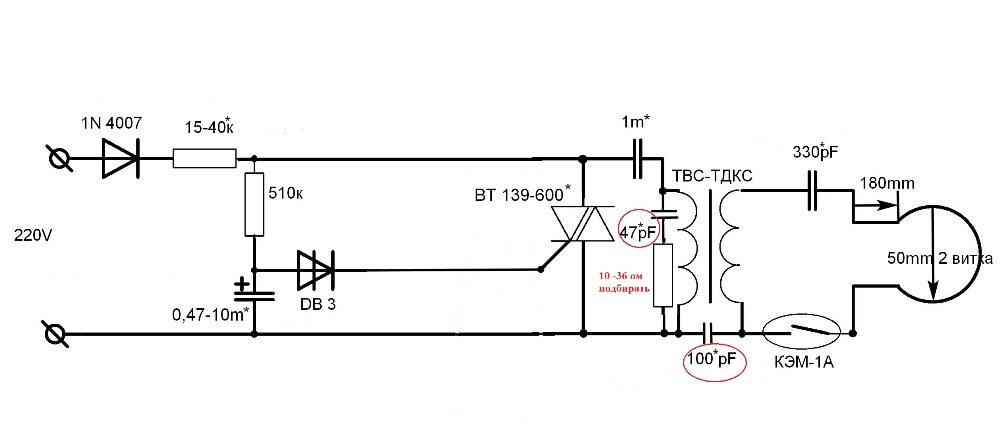

Варианты схем импульсной глушилки для электросчетчика

Было разработано несколько электрических схем остановки счетчика:

  1. Схема импульсного прибора для остановки электросчетчика своими руками с минимальным количеством элементов использует подключение к цепи переменного тока напряжением 220 В. В конструкцию входит строчный трансформатор серии ТВС или ТДКС (или импортный аналог), позаимствованный у телевизоров или мониторов с электронно-лучевой трубкой. Параллельно первичной обмотке трансформатора устанавливаются резистор и конденсатор с переменной емкостью, позволяющей изменять параметры импульса.
  2. Схема высокочастотного излучателя для блокировки электронных счетчиков на основе высоковольтной катушки зажигания от легковых автомобилей или мотоциклов. Включает генератор импульсов с возможностью изменения частоты сигналов с точностью до 1 Гц. Для питания применяется свинцово-кислотная батарея напряжением 12 В или блок с трансформатором и диодным мостом. На выходе устанавливается коаксиальный кабель длиной до 2,5 м, оканчивающийся увеличенной до 400 мм петлей продолговатой конфигурации.
  3. Схема глушилки для счетчика с использованием модуля зажигания от двигателей с системой распределенного впрыска топлива. Оборудование оснащается выпрямителем и блоком, позволяющим снизить напряжение в цепи питания катушки. При нажатии на кнопку создается импульс, способный перевести электросчетчик в режим аварийной работы.
  4. В схемах импульсников для остановки счетчиков Меркурий и их аналогов часто применяются переоборудованные катушки зажигания с уменьшенным или увеличенным количеством витков, которое подбирается опытным путем. После высокочастотного генератора в электрическую схему вводится геркон, а коммутационный кабель для петли подбирается по сопротивлению.

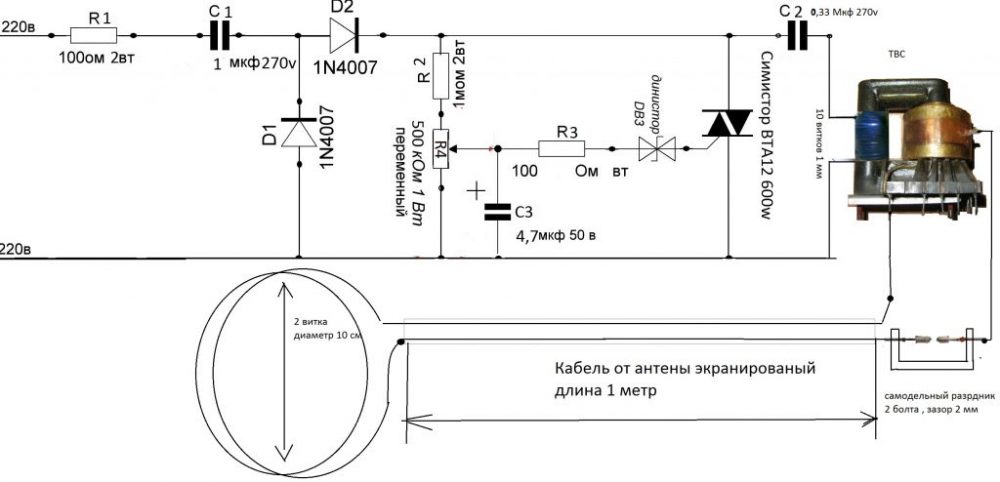

  5. Схема с использованием строчного трансформатора с параллельно подключенным симистором, рассчитанным на мощность до 600 Вт. В цепи вторичной обмотки трансформатора предусматривается самодельный разрядник, собранный из металлической пластины с 2 винтами. Зазор между болтами находится в пределах 1,5-2 мм (определяется опытным путем). Петля состоит из 2 витков провода диаметром 100 мм, крепится к выводам импульсного генератора на экранированном кабеле длиной до 1 м.

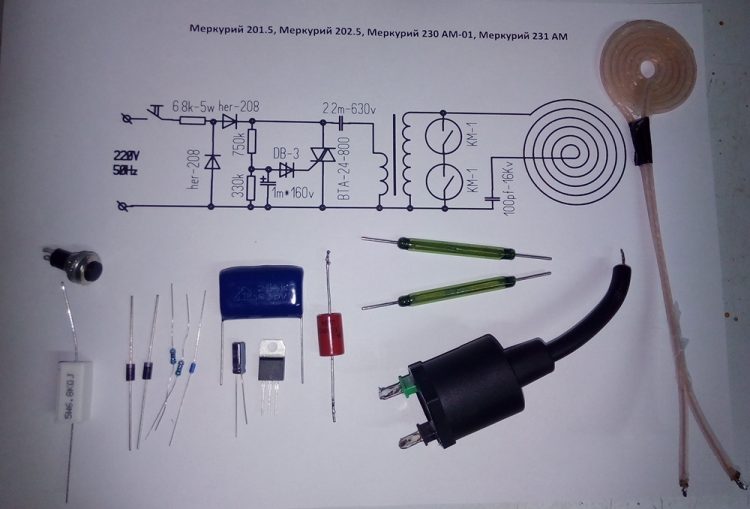

  6. Оборудование на базе симистора ВТА 24-800, который подключается к сети переменного тока. В цепи питания предусматриваются диоды, конденсаторы и сопротивления, обеспечивающие требуемые характеристики симистора. На выходе устанавливается петля, дополнительный высоковольтный конденсатор. В конструкции блока предусматриваются переключатели серии КМ-1, имеющие контактные пластины из серебра.

В любую схему импульсного блока для остановки электронного счетчика входят:

  • трансформатор;
  • симистор или катушка зажигания (преобразователь напряжения).

Конструкторы применяют различные способы подачи питания, используют внешние генераторы, различные схемы частотников. Но следует учитывать, что современные счетчики оборудованы встроенной защитой от внешнего электромагнитного воздействия, не исключена необходимость несколько раз переделывать конструкцию узла, блокирующего работу счетного механизма.

Полезные статьи по теме

Смотреть все полезные статьи

Подбор и настройка сигнала

А вы хотите экономить на электричестве?
ДаНет

Перед сборкой импульсника для остановки электросчетчика своими руками необходимо выбрать схему устройства из приведенных выше. Следует учитывать, что создать универсальный импульсный агрегат невозможно, поскольку микропроцессоры счетного оборудования обладают индивидуальными особенностями и требуют отдельного подбора частотного диапазона. Например, прибор для остановки счетчика Меркурий 200 не подойдет для регулирования показаний модели Меркурий 201.

При использовании схемы остановки эл. счетчика высокочастотным импульсным прибором используется диапазон частот от 50 кГц до 50 МГц, при этом подобрать требуемый параметр в кустарных условиях будет довольно затруднительно. Для этого в цепь вводятся резисторы и конденсаторы с переменными рабочими характеристиками, пользователю придется вручную перебирать частоты, определяя необходимый диапазон.

Сборка и тестирование

Сборка генератора для остановки электронного счетчика своими руками осуществляется следующим образом:

  • монтаж производится на однослойной печатной плате;
  • компоненты схемы крепятся оловянно-свинцовым припоем;
  • контакты соединяются дорожками или отдельными кабелями;
  • предусматривается изоляция элементов и защита электрических компонентов от воздействия влаги;
  • детали устанавливаются в подготовленный корпус из пластика;
  • в корпусе устанавливаются дополнительные перегородки, исключающие смещение компонентов в процессе эксплуатации.

Тестовые испытания проводятся в следующей последовательности:

  1. Оборудование подключается к бытовой сети переменного тока или в корпус устанавливаются элементы питания.
  2. Антенна или петля размещается близко к корпусу счетного узла в месте расположения микропроцессора.
  3. Нажимается кнопка, глушилка останавливает работу счетного механизма.
  4. При отсутствии желаемого эффекта требуется дальнейшая регулировка частотного диапазона излучателя.

Как сделать счетчик с пультом своими руками?

Меркурий 201 с пультом
Электросчетчик Меркурий 201 с пультом

Регулировка показаний с помощью пульта позволяет сохранить антимагнитную пломбу. После определенной доработки и модификации прибор учета подчиняется командам с ПДУ.

Чтобы сделать электросчетчик с пультом своими руками, необходимо выполнить следующие действия:

  1. Отключить счетчик от электрической сети, предварительно сняв защитную пломбу, установленную на крышке клеммной коробки.
  2. Разобрать кожух, по возможности сохранив заводские пломбы и другие защитные наклейки.
  3. Собрать электронную плату блокировки, совместимую с имеющейся модификацией электросчетчика.
  4. Интегрировать этот дополнительный узел в схему прибора.
  5. Собрать и настроить пульт управления.
  6. Проверить работоспособность блокиратора, подключив счетчик к электрической цепи (рекомендуется провести тесты при разной нагрузке).
  7. Собрать корпус оборудования, восстановить защитные пломбы.
  8. Установить счетчик в распределительный щиток, подсоединить кабели к клеммам, закрыть коробку стандартной крышкой и смонтировать защитную наклейку (оригинал или дубликат пломбы на электросчетчик).

На видео показан пример работы прибора учета электроэнергии с пультом:

Принцип работы

При сборке счетчика с пультом управления своими руками необходимо понимать алгоритм работы оборудования:

  1. Нажатие на кнопку передатчика, сопряженного с приемником в электросчетчике, передает сигнал по радиочастотному каналу. Он улавливается антенной и декодируется.
  2. Встроенный в счетчик самодельный электронный блок блокирует работу микропроцессора, отвечающего за подсчет электроэнергии.
  3. Счетный узел останавливается, собственник использует электроэнергию без учета.
  4. Нажатие на вторую кнопку пульта (или на ту же самую — в зависимости от конструкции) переводит счетчик в режим нормальной работоспособности.
  5. Внешнее излучение от ПДУ не оказывает воздействия на антимагнитные наклейки и не повреждает корпусные детали или электронику электросчетчика.

Пользователь может отключать прибор учета электроэнергии по собственному усмотрению, например, при коммутации к электрической сети устройств с повышенной мощностью.

Переделка электросчетчика

Собственник может сделать счетчик с пультом своими руками по следующей схеме:

  1. Необходимо заранее продумать методику снятия и установки пломб.
  2. Далее нужно разобрать пластиковый корпус электрического счетчика, состоящий из двух секций, соединенных винтами или заклепками. Как правило, предусматривается установка заводской номерной пломбы, которая защищает электронику от вмешательства. В ряде городов сбытовые компании наклеивают дополнительные бумажные этикетки с печатью и номером, затрудняющие процесс разборки оборудования.
  3. В схему электросчетчика с пультом управления вводится малогабаритная плата, имеющая антенну для приема сигналов от пульта. Этот контроллер позволяет переводить микропроцессор в режим аварийной работы с отключением счетного узла.

Разработка пульта

После нажатия на кнопку пульта генерируется сигнал управления, воспринимаемый малогабаритной антенной, установленной внутри электрического счетчика. Сам ПДУ должен быть оборудован пластиковым корпусом, часто для включения и отключения блокировки используется одна кнопка, но можно сделать и несколько.

Поскольку пульт хранится дома, то уменьшать габариты устройства не требуется, самодельные изделия имеют размер, соответствующий кнопочному мобильному телефону.

В конструкции передатчика предусматривается следующее:

  • наличие регулятора рабочей частоты;
  • схема подключения пульта к счетчику должна включать этап совмещения диапазонов;
  • пульт оснащается элементом питания (как правило, литиевой батареей);
  • наличие светодиодного индикатора, срабатывающего в момент подачи сигнала.

Самодельные передатчики имеют недостаточную защиту от внешних электромагнитных помех, радиус их действия находится в диапазоне 5-15 м (зависит от состояния элемента питания).

После изготовления и проверки ПДУ счетчик собирается и монтируется на старое место.
